Раздел: Техника
Деянов Ильдар Ибрагимович, коммерческий директор ООО «НЕКСАН РУС» - официального представителя французской компании – производителя теплообменного оборудования NEXSON GROUP SAS в России и СНГ.

Нефтеперерабатывающие и нефтехимические заводы – это сложные производственные комплексы, требующие постоянной модернизации. Компания НЕКСАН РУС, являясь резидентом Российской Федерации и уполномоченным официальным представителем французского производителя теплообменного оборудования NEXSON GROUP SAS на территории РФ и стран СНГ, предлагает современные технические решения в сфере теплообмена.

Теплообменники GreenBox™ производства компании NEXSON GROUP SAS представляют собой аппараты со сварными пакетами пластин и съёмными панелями. Они обеспечивают большую площадь теплообмена с высокими термальными характеристиками в очень компактном пространстве.

Теплообменные аппараты GreenBox™ – это новое поколение сварных пластинчатых теплообменников с запатентованным революционным принципом сварки (CMT – холодный перенос металла), что позволяет использовать их в самых разных отраслях промышленности для решения задач теплообмена в жёстких условиях при высоких значениях температуры и давления. CMT – cold metal transfer практически полностью снижает общее тепловое воздействие на аппарат, что делает его не восприимчивым к циклическим нагрузкам и термическим деформациям. Значительное преимущество заключается в отсутствии брызг при сварке и пайке. Также CMT процесс обеспечивает хорошее «покрытие» зазоров между свариваемыми деталями и более высокие скорости сварки и наплавки по сравнению с обычными процессами. Быстрый перенос металла дает возможность заварки больших зазоров на стыковых швах. CMT – это высокая скорость сварки – до 30% роста производительности при сварке сталей.


Рисунок 1 Инновационный способ соединения пакета пластин со стойками

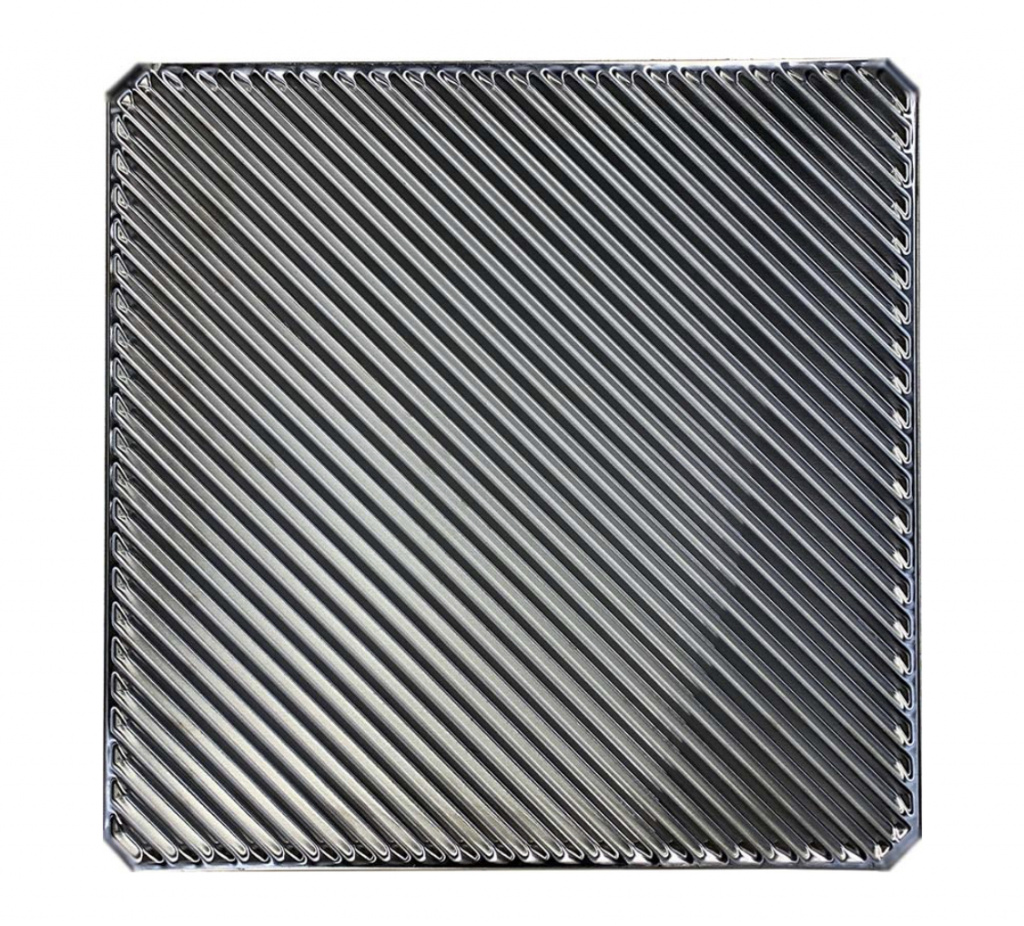

Рисунок 2 Инновационная форма пластины

Теплообменник GreenBox™ состоит из пакета рифлёных пластин, сваренных между собой, вставленного в прямоугольную стальную конструкцию – раму, состоящую из верхней и нижней крышек, а  также  четырех  боковых панелей. Прокладки устанавливаются только на съемные панели для обеспечения внешней герметичности. Сняв четыре панели, защищающие пакет пластин, можно легко получить свободный доступ к пластинам и поверхностям аппарата для проведения инспекций и сервисных работ.  Каждая сторона полностью  независима  и  может  быть  снабжена направляющими перегородками для обеспечения многоходовой  конструкции.


Рисунок 3 GreenBox™

Благодаря этому в аппарате создаётся глобальный противоток, который в купе с высокой турбулентностью потоков позволяет достигать значительного перекрещивания температурных графиков двух сред, а также их сближения до величины в 3°С.

Эффективность теплообменников GreenBox™ даёт возможность достигать более высоких (в 3-5 раз) значений коэффициентов  теплопередачи по  сравнению  с  традиционными  кожухотрубными  теплообменниками  и,  как  следствие, осуществлять  гораздо  большую  рекуперацию тепла, занимая при этом меньшую установочную площадь.

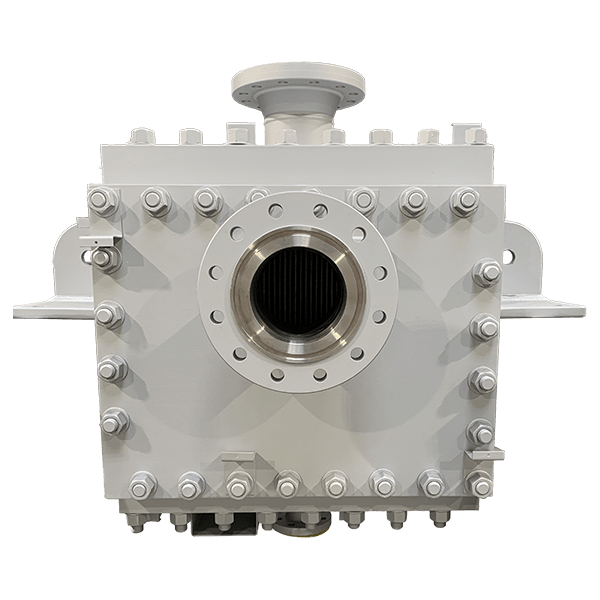

Рисунок 4 Готовый к отгрузке GreenBox™

Сварные пластинчатые теплообменники GreenBox™ изготавливаются по стандартам ASME  VIII  (разделы  1  и  2),  EN  13445  и  стандартом  для  сварки  пакета  пластин  ASME  IX.  В  своей стандартной версии аппараты GreenBox™ рассчитаны для работы с давлениями от полного вакуума до 45 бар, и температурами от -40⁰С до 350⁰C. В соответствии с нуждами Заказчика аппараты могут быть выполнены в специальном исполнении для работы с более высокими давлениями и температурами.

В зависимости  от  характеристик  рабочих  сред  пакет  пластин  в  теплообменнике  GreenBox™  может изготавливаться  из  различных  материалов,  таких  как:  нержавеющая  сталь AISI  316L,  Титан,  Титан-Pd, Никель, сплавы 904L, SMO254, Hastelloy C-276, C-22, C-2000.


Рисунок 5 GreenBox™ c пластинами из Титана

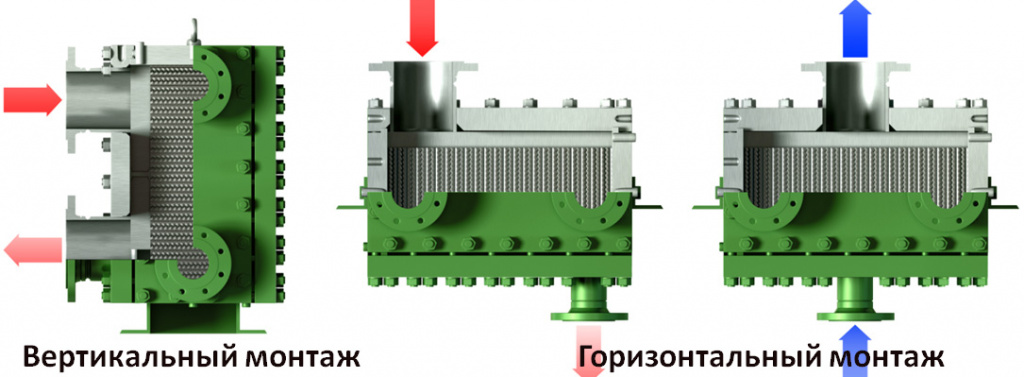

В зависимости от применения, теплообменники GreenBox™ могут быть двух видов – вертикальными и горизонтальными. Аппараты вертикальной конструкции используются в качестве рекуператоров, для нагрева и охлаждения жидкофазных и газообразных сред, а также в качестве конденсаторов с доохлажденим. Горизонтальные теплообменные аппараты применяются в качестве ребойлеров и конденсаторов.

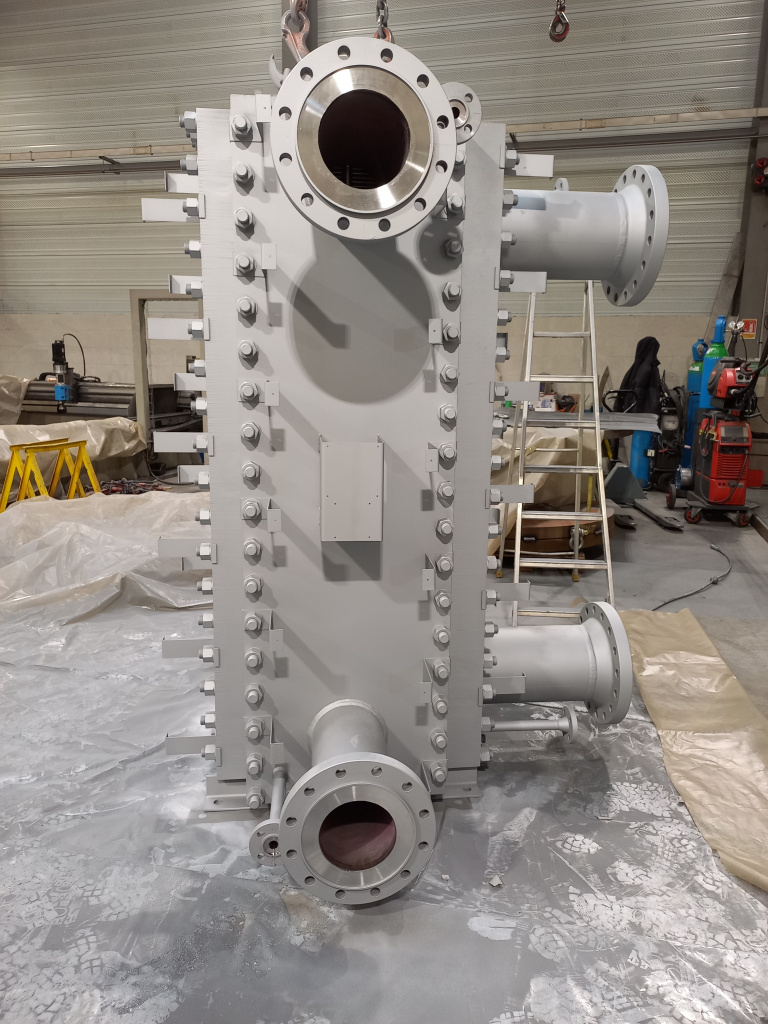

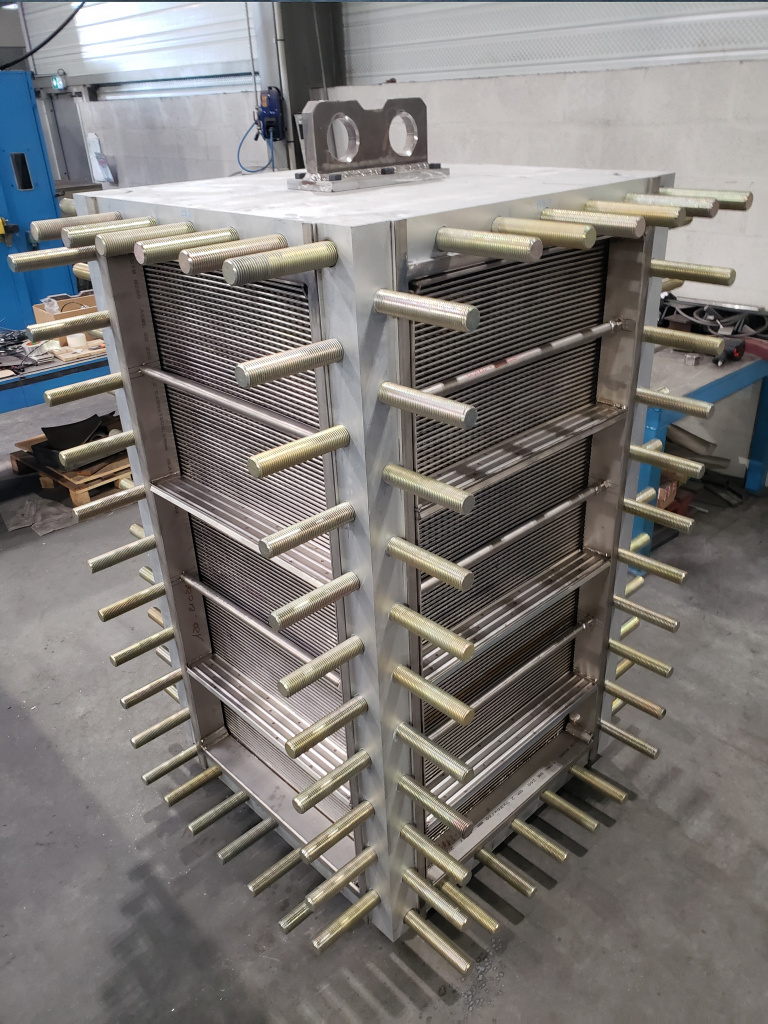

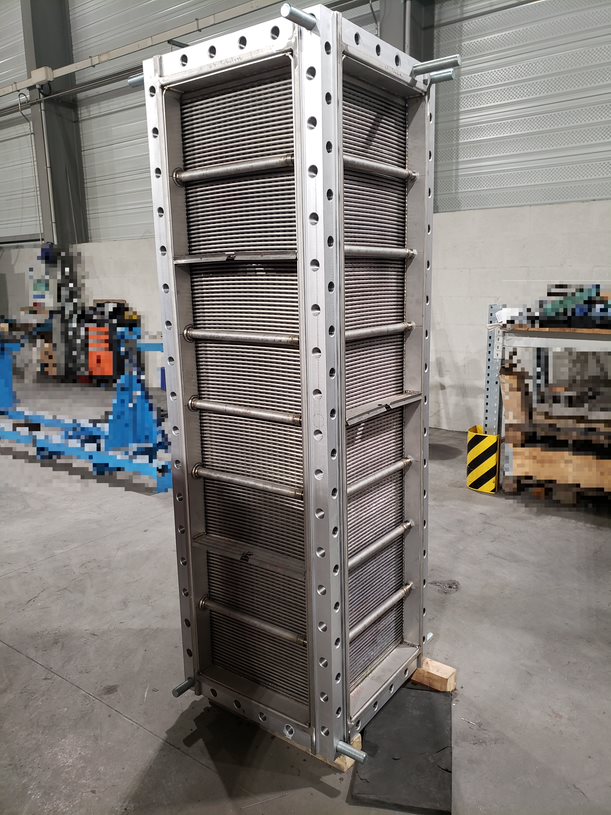

b8663378-fd0e-4559-87de-ce45db14d0e6.jpg20211025 095710.jpg20220121_140210.jpg

Рисунок 6 Процесс производства пластинчатого теплообменного аппарата GreenBox™

Аппараты GreenBox™ могут использоваться как при однофазных, так и двухфазных процессах. Они применяются при переработке нефти/газа, в нефтехимии и коксохимическом производстве, в металлургии, при добыче нефти и газа, в целлюлозно-бумажной промышленности и др. Сварные теплообменники GreenBox™ прекрасно работают с высоковязкими, загрязненными, абразивными и иными средами, содержащими механические примеси.

Достоинства сварного пластинчатого теплообменного аппарата GreenBox™:

ЭНЕРГОСБЕРЕЖЕНИЕ

Уникальная конструкция пластин и оптимальные условия движения рабочих сред в обоих каналах теплообменника обеспечивают высокую теплопередачу и снижают затраты, обычно необходимые для изменения температур рабочих сред.

ЭФФЕКТИВНОСТЬ

Высокая турбулентность потоков сред, обусловленная рифлением пластин GreenBox™, позволяет получить коэффициент теплопередачи в 3-5 раз выше, чем в классических кожухотрубных теплообменниках. GreenBox™ также позволяет достичь максимального сближения температур рабочих сред в теплообменнике - до 3⁰С. GreenBox™ предоставляет возможность работы при малой разнице температур между сторонами и при высоких давлениях и температурах.

КОРРОЗИОННАЯ УСТОЙЧИВОСТЬ

По сравнению с остальными теплообменниками GreenBox™ производится из материалов высокого качества, а благодаря своей конструкции не требуется применение прокладок между пластинами, что позволяет работать с агрессивными средами.

ДОСТУПНОСТЬ И ЭКОНОМИЧНОСТЬ

NEXSON Group производит стандартный типоразмерный ряд аппаратов GreenBox™, выгодных в цене по сравнению с изготавливаемыми под заказ, а также благодаря небольшой металлоемкости.

НИЗКИЕ ЗАТРАТЫ НА УСТАНОВКУ (КОМПАКТНОСТЬ)

Наш продукт создан с целью максимально увеличить поверхность передачи тепла в минимально возможном пространстве. Он может быть установлен как вертикально, так и горизонтально. Минимальные затраты на монтаж гарантированы в любом варианте.

НИЗКИЕ ЗАТРАТЫ НА ОБСЛУЖИВАНИЕ

Легкий доступ для инспекций и очистки теплообменника.

В завершение хочу отметить, что сварные пластинчатые теплообменные аппараты GreenBox™ — это универсальное решение, применяющееся в нефтепереработке и нефтехимии, металлургии и целлюлозно-бумажной промышленности, в нефтегазодобывающей и энергетической отраслях и многих других. GreenBox™ – это высокоэффективные теплообменные аппараты, обеспечивающие беспрецедентную надежность и удобство обслуживания, а отсутствие прокладок между пластинами позволяет теплообменному аппарату GreenBox™ показывать великолепные результаты при работе с агрессивными средами и в условиях высоких температур.
