Самоочищающиеся жидкостные фильтры производства Шарплекс Фильтры (Индия)

На современном этапе технического прогресса все больше требований предъявляется к показателям эффективности и качества производства, которые, в свою очередь, напрямую связаны со снижением роли человеческого фактора в процессе эксплуатации и обслуживании машиностроительных изделий, занятых в технологической цепочке производства.

Компания Шарплекс предлагает вниманию специалистов пищевой промышленности, химической отрасли, нефтехимии и нефтепереработки самоочищающиеся фильтры, способствующие автоматизации процесса очистки промышленных жидкостей.

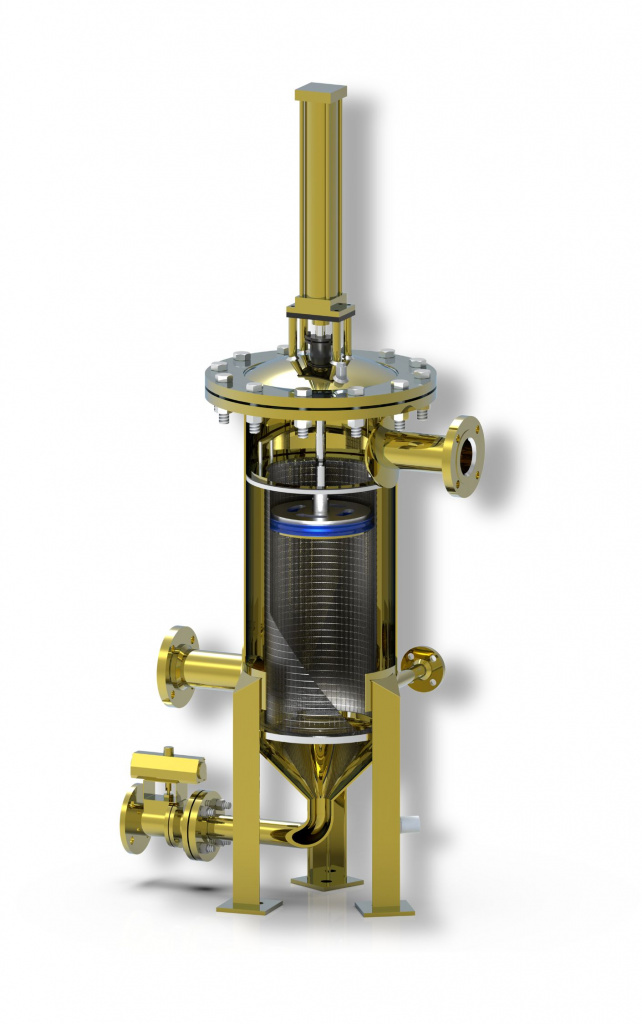

SFC плунжерный (дисковый) фильтр разработан Шарплекс для очистки вязких жидкостей. Конструкция плунжерного фильтра включает корпус, изготовленный из нержавеющей либо углеродистой стали, в котором установлен неподвижный цилиндрический фильтрующий элемент из нержавеющей стали. Размер ячеек в фильтрующем элементе от 50 до 600 мкм.

Исходный продукт поступает в корпус сверху, внутрь цилиндрического фильтрующего элемента, проходит через него и выходит из корпуса очищенным. Твердые частички остаются на внутренней поверхности фильтрующего цилиндра и удаляются вертикальным поступательным движением чистящего диска. Диск приводится в движение пневматически. Твердые частички сбрасываются вниз в концентрированном виде, собираются в конусе корпуса и периодически автоматически сбрасываются через клапан очистки. Давление сжатого воздуха, обеспечивающего работу фильтра, 4 – 6 бар.

Выпускаются модели: SFC-800 производительностью до 14 м³/час и SFC-1600 производительностью до 25 м³/час. Чаще всего SFC используется при фильтрации сырых растительных масел, СОЖ, смол, красок, лецитина, пигментов, полимеров, крахмала, фармацевтических субстанций, охлаждающих жидкостей.

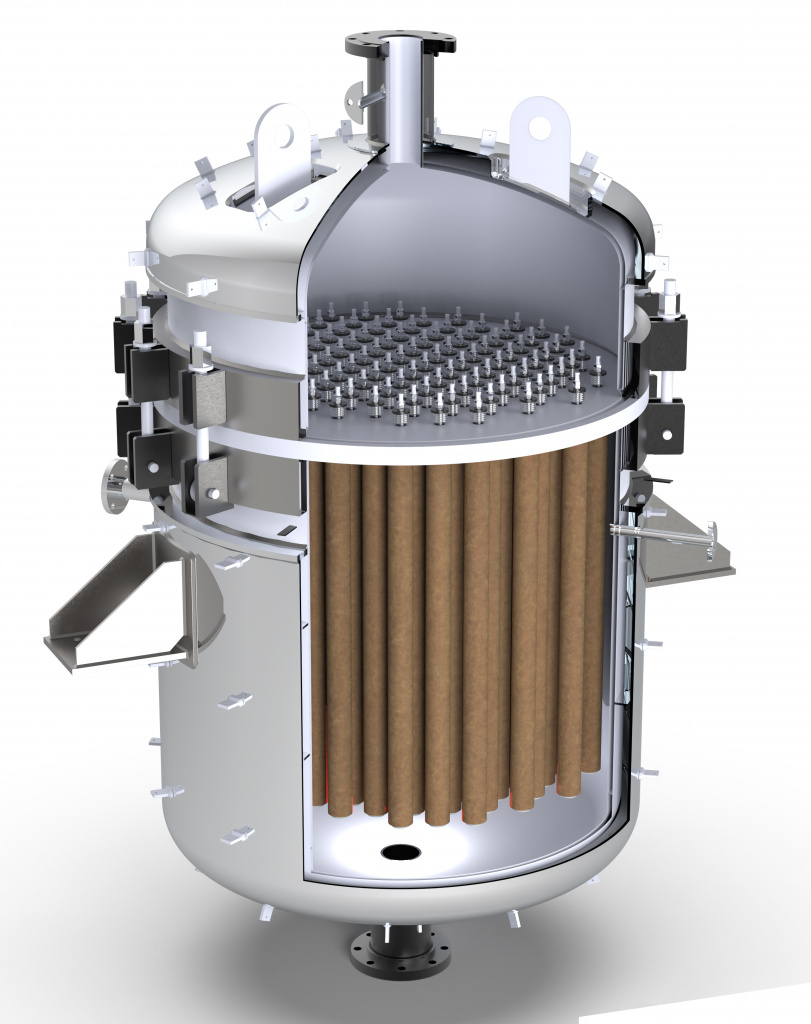

Патронный фильтр с керамическими элементами предназначен для полировочной фильтрации расплавленной серы. Фильтрующие элементы, изготовленные из керамики, удаляют мелкие частички золы, органики и вспомогательных фильтрующих средств.

Патронный фильтр с керамическими элементами устанавливается после основного фильтра серы и обеспечивает очистку до уровня 5-10 ppm. Удаление мелких твердых частиц способствует бесперебойной работе оборудования, расположенного в производственной цепочке после фильтра, что в значительной степени сокращает простои производства и повышает экономическую эффективность. Срок использования горелок до очистки удлиняется вдвое, а срок службы первого слоя катализатора увеличивается на год.

На чистых фильтрующих элементах ∆p составляет 0,25 бар, а на загрязненных – максимальная разница давления 1,5 бар. Очистка производится обратным током пара в течение 15 минут. Рабочая температура около 145 °C. Фильтр снабжен тепловой рубашкой.

Свечной импульсный фильтр состоит из фильтрующих элементов, имеющих форму свечи и изготовленных из трубок равного диаметра. Каждая трубка одета в рукав, выполненный из полипропилена. Трубки установлены вертикально в корпусе фильтра. Количество трубок определяет площадь фильтрации – до 200 м². Образование осадка и фильтрация выполняются под давлением. Удаление осадка осуществляется посредством обратной промывки, автоматически. Чистота фильтрата задается проницаемостью полипропиленовых рукавов – с использованием дополнительных фильтрующих средств до 0,5 ppm.

Фильтр применяют во многих отраслях: при отделении катализатора или угля, тонкой полировочной фильтрации жидкостей, сепарации полимеров, производстве какао-масла, производстве лития, аминов, фильтрации рассола при производстве хлора и каустика.

Свечной импульсный фильтр удобен для автоматизации технологических линий.

Роторно-щеточный скремблер модели RBC состоит из металлического сосуда, внутри которого установлен цилиндрический фильтрующий элемент. Подача продукта на фильтрацию осуществляется через трубу, расположенную в верхней части корпуса. Нефильтрованная жидкость поступает во внутреннюю часть сосуда и выходит в его наружную часть через отверстия цилиндрического фильтровального элемента.

Далее фильтрат выходит из корпуса фильтра через трубу, расположенную в нижней части сосуда. Твердые суспендированные частицы остаются на внутренней поверхности фильтрующего элемента и непрерывно счищаются тефлоновыми щетками. Движение щеток обеспечивается электродвигателем, установленным в верхней части корпуса фильтра. Твердые частицы сваливаются в нижний конус корпуса фильтра и периодически разгружаются. Периодически производится промывка фильтрующего элемента обратным потоком жидкости.

RBC комплектуется сменными фильтрующими элементами из V-образной проволоки (клиновидная проволока Johnson) с различным рейтингом фильтрации.

RBC предназначен для разделение твердой и жидкой фракций в химической и фармацевтической промышленности; используется для грубой (50 мкм) очистки сырого растительного масла; при фильтрации мисцеллы, красок, лаков; применяется при производстве крахмалов.

Самоочищающийся фильтр для воды модель PRVC с автоматической обратной промывкой способен отфильтровать твердые частицы больше заданного размера.

При работе вода поступает во входное сопло и выходит из фильтроэлементов наружу. Твердые частицы собираются на внутренней стороне фильтроэлементов. По мере повышения уровня загрязнения, перепад давления между грязной и чистой стороной увеличивается, и когда разница давления достигает заданной величины, обратная промывка начинается автоматически. Блок управления посылает сигналы, один приводит в действие мотор, другой – сливной клапан. Мотор-редуктор смещает рычаг под фильтроэлементом, в то же время открывается клапан, вызывая временный обратный поток для выполнения очистки загрязненных фильтрующих элементов, а затем слива накопленных загрязнений через донный клапан.

PRVC создает сопротивление потоку всего 0,2-0,3 бар и может устанавливаться как в боковом, так и в основном потоке. Удаляются частицы 50-3000 мкм. Производительность изделия до 10000 м³/час. Чаще всего фильтр используется для очистки промышленной оборотной воды, воды на градирне, морской воды и перед применением обратного осмоса.

Кроме того, Шарплекс изготавливает традиционные вертикальные (площадь фильтрации до 140 м²) и горизонтальные (площадь фильтрации до 200 м²) фильтры для различных отраслей, а также сменные фильтровальные пластины (плиты, рамы, сетки) для фильтров украинских и голландских производителей.
