Опыт модернизации импортных центробежных компрессоров, эксплуатируемых на нефтеперерабатывающих и нефтехимических заводах России

Опыт модернизации импортных центробежных компрессоров, эксплуатируемых на нефтеперерабатывающих и нефтехимических заводах России

Раздел: Техника

Л.К.Чернявский, К.А.Данилов, В.Е.Кузьмин, П.В.Королёв (АО «НПФ «Невинтермаш», г. Санкт-Петербург), В.П.Костюченко (ПАО «Орскнефтеоргсинтез», г. Орск)


АО «НПФ «Невинтермаш» специализируется на разработке и поставке новых центробежных компрессоров, а также на модернизации существующих (как отечественных, так и импортных). В нефтеперерабатывающей отрасли России нами модернизировано 5 импортных центробежных компрессоров 4-х марок. Все они изготовлены чешской фирмой CKD и предназначены для обеспечения циркуляции водородсодержащего газа в замкнутом технологическом контуре со средним уровнем давления.

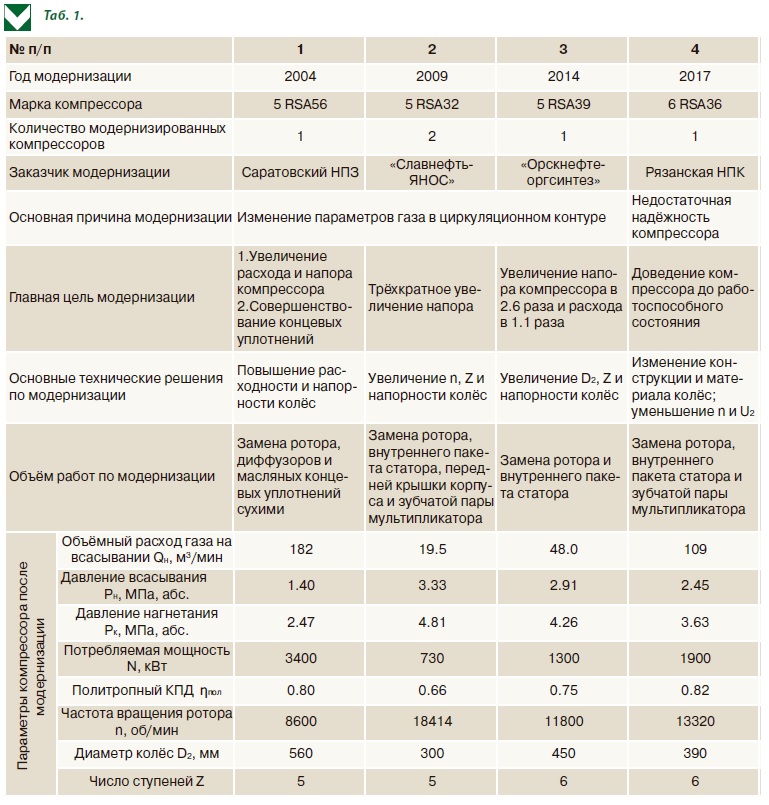

Основные сведения о выполненных модернизациях представлены в таблице в хронологической последовательности. Более детальные сведения о 1-ой, 2-ой и 4-ой модернизациях приведены в открытых публикациях [1,2,3] и имеются на сайте нашей фирмы www.nimturbo.ru. Что касается 3-ей модернизации, то информация о ней публикуется впервые.

Данная модернизация осуществлена в 2014 г. в ПАО «Орскнефтеоргсинтез». Модернизации был подвергнут компрессор марки 5RSA39, задействованный в технологической установке гидроочистки дизельного топлива ЛЧ-24-2000-86. Потребность в модернизации этого компрессора возникла у Заказчика главным образом вследствие планируемого технологами очень значительного изменения параметров газа в циркуляционном контуре. В соответствии с этим нужно было увеличить как напор компрессора (приблизительно в 2.6 раза), так и объёмный расход газа на его всасывании (примерно в 1.1 раза).

Требуемое форсирование компрессора (преимущественно по напору) было достигнуто нами без изменения паспортной частоты вращения ротора 11800 об/мин за счёт увеличения

а) числа ступеней с 5-ти до 6-ти;

б) окружной скорости колёс u2 с 241 до 278 м/с (путём увеличения диаметров колёс с 390 до 450 мм);

в) выходных углов лопаток колёс до 52 град;

г) густоты лопаточных решёток колёс до 3.1.

Практически модернизация компрессора заключалась в замене ротора и пакета статора, включая всасывающую и нагнетательную камеры. Неизменными остались корпус компрессора с торцевыми крышками и обвязка. Также сохранены приводной электродвигатель и мультипликатор между ним и компрессором.

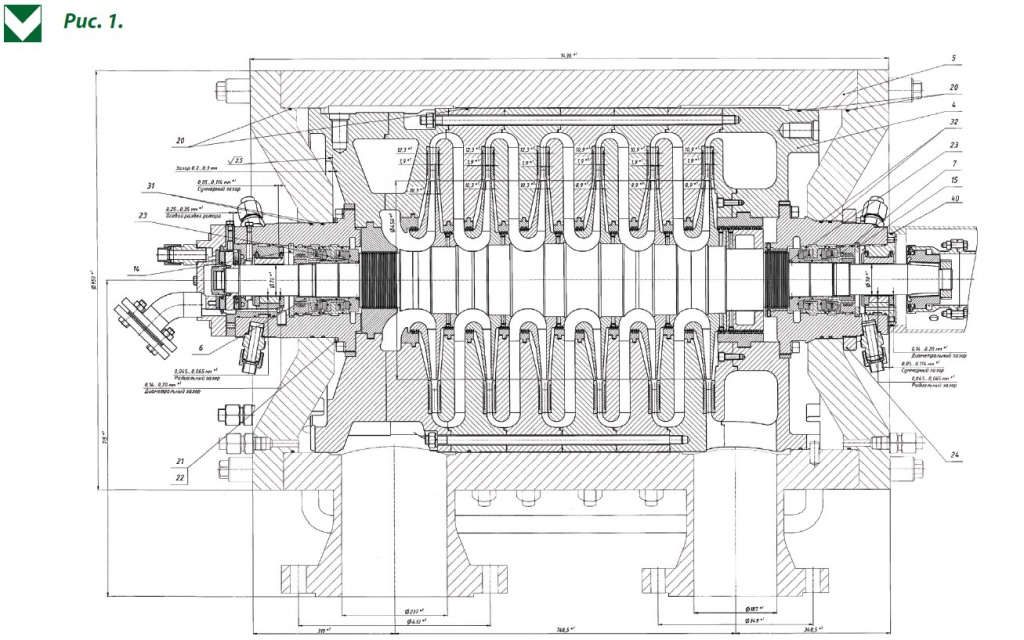

Продольный разрез модернизированного 5RSA39 показан на рисунке.


В заключение отметим, что объектами всех 4-х модернизаций, о которых идёт речь в настоящей статье, являются циркуляционные компрессоры среднего давления фирмы CKD. Однако данное обстоятельство вовсе не означает, что АО «НПФ «Невинтермаш» способно модернизировать только циркуляционные компрессоры с давлением не более 10МПа, да ещё и изготовленные непременно CKD. Возможности нашей фирмы намного шире: мы в состоянии осуществлять модернизации центробежных компрессоров любого назначения, изготовленных любыми фирмами. Это подтверждает, в частности, публикация [4].



Литература:

1. Галеев Д.М. и др. Повышение показателей назначения и эксплуатационных качеств центробежного компрессора 5RSA56 // Труды 12-го международного симпозиума «Потребители-производители компрессоров и компрессорного оборудования». 2006, с. 65-69.

2. Горбацевич М.И. и др. Трёхкратное форсирование по напору центробежных компрессоров 4RSA32 в ОАО «Славнефть-ЯНОС» // Труды 15-го международного симпозиума «Потребители-производители компрессоров и компрессорного оборудования». 2010, с. 49-52.

3. Чернявский Л.К. и др. Доведение до работоспособного состояния и реконструкция чешского центробежного компрессора 6RSA36. // Компрессорная техника и пневматика. 2018, №1, с. 41-43.

4. Кузьмин В.Е. и др. Реконструкции и модернизации центробежных компрессоров, выполненные ЗАО «НПФ «Невинтермаш» // Компрессорная техника и пневматика. 2011, №1, с. 11-14.
